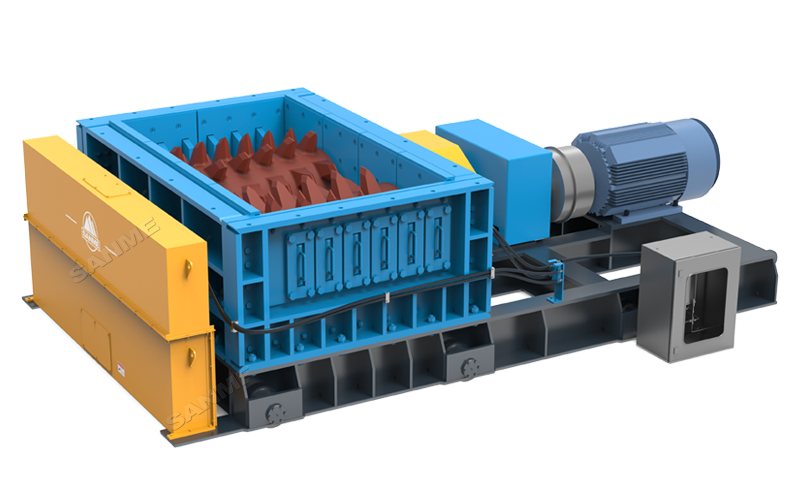

SMTR系列齒輥篩分破碎機

SMTR系列齒輥篩分破碎機是利用拉力、剪切力對物料進行破碎的全新結構破碎機。具有破碎和篩分的雙重作用。設備主要采用特殊耐磨齒輥旋轉對物料進行劈裂破碎（傳統齒輥破碎機采用低速擠壓破碎）、處理能力大，超粒少。本機主要由電機、液力耦合器、減速器、齒輪聯軸器、破碎機主體等組成，核心部分是破碎機主體?，F在多采用雙電機驅動，該類型破碎機維修方便、不存在稀油潤滑，不會漏油。也可調整齒輥中心距，保證出料粒度不超粒。SMTR系列齒輥篩分破碎機適用于煤炭、冶金、礦山等行業，更適用于大型煤礦或選煤廠原煤（含矸石）的破碎，本機的誕生完全取代了我國現有的齒輥式破碎機，具有效率高、壽命長、全密封、噪音低、過粉碎性小、出料粒度比較均勻等特點。

進料粒度：0-1500mm

生產能力：70-150000t/h

應用領域：煤炭，金屬、非金屬礦山，水泥，陶瓷，建材。

適用物料：露天礦表層巖石, 煤礦、煤矸石、焦炭、粘土、石灰石、花崗巖、銅礦、金礦、鎳礦、鐵礦等; 石膏、滑石、硅灰石、高嶺土、橡膠等礦物。

獲取產品報價

咨詢熱線：021-58205268

SMTR系列齒輥篩分破碎機與傳統的破碎機相比具有以下特征

設備結構緊湊，體積小

由于 SMTR系列齒輥篩分破碎機破碎相同的物料所需的作用力與傳統破碎機相比要小的多，因此其機架、傳動零件結構簡單，徹底克服了傳統破碎機的機架笨重、傳動機構復雜所帶來的安裝、搬運、維護不便等困難。

SMTR系列齒輥篩分破碎機具有的高度低，重量小的優點非常適合于地下和移動作業，以及對舊有破碎系統的擴產改造。
運轉平穩、噪音低

由于 SMTR系列齒輥篩分破碎機依靠作用在兩個齒輥上的剪切力破碎物料，其反作用力作用于機架上形成內力，因此除設備自身的重力外，對基礎的附加動負荷僅為物料破碎時產生的不平衡的沖擊力和低速旋轉的破碎軸的動不平衡產生的離心力，事實上，這兩種力在SMTR系列齒輥篩分破碎機上可以說極小，因此支承破碎機的基礎所承受的附加動負荷非常小。

SMTR系列齒輥篩分破碎機齒輥的轉速相對較低，由破碎軸的動不平衡產生的對破碎軸軸承的附加動載荷與反擊式破碎機和錘式相比很低，因此軸承的壽命和軸的疲勞壽命大大提高。而且，由于滾齒式破碎機的轉速相對較低，其機械振動狀況明顯優于反擊式破碎機。其噪音值大大降低。
有效控制輸出粒度，有效降低過粉碎

物料經破碎齒第一次破碎及第二次破碎后，經破碎機齒與齒之間以及破碎齒與側梳齒之間排出，產品的粒度受此間隙的控制，不會排出過大粒度的礦石。

在破碎過程中，小于輸出粒度的物料進入破碎機后將不再進一步破碎，而是直接被排出，只有大于合格粒級的物料才被進一步破碎。由于其顯示出的良好篩分作用和粒度控制功能， SMTR系列齒輥篩分破碎機又被稱為“破碎篩分機”，這尤其對控制煤炭的過粉碎具有特殊的意義。

在物料破碎過程中， SMTR系列齒輥篩分破碎機的破碎方式為剪切破碎，其所需的作用力較小，再加上其僅破碎需要破碎的礦石，因此所消耗的能耗較低。

SMTR系列齒輥篩分破碎機磨損小的原因是在輥齒之間允許小尺寸物料直接穿過機器落下，自轉速度小、產出高，這就大大減少了磨損。
功能完善，故障排除時間短

SMTR系列齒輥篩分破碎機除了具有液力偶合器消除沖擊負荷的保護功能外，還有一級自動失速保護，其保護原理為：

當有不可破碎的物料進入破碎腔內時，破碎軸停止轉動，失速保護裝置拾取停止信號后給主電機接觸器發送信號使主電機在設定的很短時間內停機。此時給料系統停止給料。然后手動反轉電機使破碎軸反向旋轉，破碎機內的物料被破碎后排出，停車后將異物清除，然后正常運轉破碎機。

SMTR系列齒輥篩分破碎機其有體積小、重量輕、操作維護方便、生產能力大、過載保護可靠的特點。

SMTR系列齒輥篩分破碎機工作原理和特點

SMTR系列齒輥篩分破碎機是利用拉力、剪切力對物料進行破碎的全新結構破碎機。具有破碎和篩分的雙重作用?；驹硎窃趦蓚€相對轉動的軸上安裝有破碎齒，電機通過液力耦合器、減速機，驅動主動齒輥，主動齒輥和被動齒輥通過齒輪傳動，兩齒輥相對運動，利用輥筒上的高合金耐磨齒對物料進行破碎。該設備包含三個獨特的破碎篩分技術：三段破碎過程、旋轉篩分、深度螺旋布齒。

SMTR系列齒輥篩分破碎機技術參數

型號	中心距	入料粒度	排料粒度	處理量（t/h）	電機功率（KW）
SMTR0508C	500	≤500	≤100-150	70-150	45-55
SMTR0512C				100-280	90-110
SMTR0516C				150-420	110-132
SMTR0520C				200-620	132-160
SMTR0508M		≤250	≤50-80	120-200	55-75
SMTR0512M				160-300	90-110
SMTR0516M				220-400	110-132
SMTR0520M				260-500	132-160
SMTR0508F		≤150	≤30	60-90	55-75
SMTR0512F				80-120	90-110
SMTR0516F				120-250	110-132
SMTR0520F				220-300	132-160
SMTR0715C	625	≤800	≤175-300	400-800	132-160
SMTR0720C				800-1300	160-200
SMTR0730C				1200-2500	250-280
SMTR0715M		≤300	≤60-100	250-600	2X（75-90）
SMTR0720M				400-1000	2X（110-160）
SMTR0730M				800-1500	2X（160-220）
SMTR0715F		≤200	≤30	160-400	2X90
SMTR0720F				250-700	2X132
SMTR0730F				450-1000	2X200
SMTR0915C	750	≤800	≤175-300	500-1500	160-200
SMTR0920C				700-2500	200-250
SMTR0930C				1200-3500	250-355
SMTR0815M		≤350	≤80	300-800	2X（90-160）
SMTR0820M				500-1300	2X（132-200）
SMTR0830M				1000-1800	2X（160-280）
SMTR1215C	1000	≤1000	≤200-300	1000-2000	2X（160-200）
SMTR1220C				2000-3000	2X（160-250）
SMTR1230C				3000-4500	2X（200-315）
SMTR1420C	1300	≤1300	≤200-350	4000-5000	2X（200-280）
SMTR1428C				6000-7500	2X（250-400）
SMTR1436C				9000-10000	2X（280-630）
SMTR1520C	1500	≤1500	≤250-400	6000-7000	355-630
SMTR1530C				8000-9500	560-1120
SMTR1540C				13000-15000	800-1400
