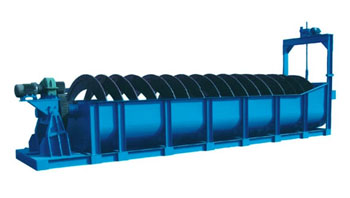

螺旋分級機

分級機是選礦中一個重要的選礦設備之一，常用的主要是螺旋分級機。螺旋分級機主要有高堰式單螺旋和雙螺旋、低堰式單螺旋和雙螺旋、沉沒式單螺旋和雙螺旋幾種分級機，應用較多的是高堰式和沉沒式螺旋分級機。

進料粒度：

生產能力：溢流量（t/24h）：32-1785t/h / 返砂量（t/24h）：143-11880t/h

應用領域：廣泛適用于選礦廠中與球磨機配成閉路循環程分程分流礦沙，或用在重力選礦廠中來分級礦砂和細泥。

適用物料：礦砂和細泥

獲取產品報價

咨詢熱線：021-58205268

螺旋分級機介紹

分級機結構：分級機主要由傳動裝置、螺旋體、槽體、升降機構、下部支座 (軸瓦）和排礦閥組成。

該分級機廣泛適用于選礦廠中與球磨機配成閉路循環程分程分流礦沙，或用在重力選礦廠中來分級礦砂和細泥，金屬選礦流程中對礦漿進行粒度分級，以及洗礦作業中的脫泥、脫水等作業。該分級機具有結構簡單、工作可靠、操作方便等特點。

分級機工作原理

螺旋分級機是借助于固體粒大小不同，比重不同，因而在液體中的沉降速度不同的原理，細礦粒浮游在水中成溢流出，粗礦粒沉于槽底。由螺旋推向上部排出，來進行機械分級的一種分級設備，能把磨機內磨出的料粉級于過濾，然后把粗料利用螺旋片旋片旋入磨機進料口，把過濾出的細料從溢流管子排出。該機底座采用槽鋼，機體采用鋼板焊接而成。螺旋軸的入水頭、軸頭、采用生鐵套，耐磨耐用，提升裝置分電動和手動兩種。

螺旋分級機技術參數

類型	型號	螺旋直徑 (mm)	螺旋轉數 (r/min)	水槽			生產能力		傳動電動機		提升電動機		重量 (T)
類型	型號	螺旋直徑 (mm)	螺旋轉數 (r/min)	長 (mm)	寬 (mm)	傾角 (°)	溢流量 (t/24h)	返砂量 (t/24h)	型號	功率 (KW)	型號	功率 (KW)	重量 (T)
高堰式單螺旋	SFLG-5	500	8.5-15.5	4500	555	14-18	32	143-261	90L-6	1.1	手動		1.6
	SFLG-7	750	4.5-9.9	5500	830	14-18	65	256-564	132S-6	3	手動		2.9
	SFLG-10	1000	3.5-7.6	6500	1112	14-18	85	473-1026	132M?-6	5.5	手動		4.4
	SFLG-12	1200	6	6500	1372	14-18	155	1170-1600	132M?-6	5.5	Y90L-4	1.5	9.4
	SFLG-15	1500	2.5-6	8265	1664	14-18	235	1140-2740	160M-6	7.5	Y100L?-4	2.2	11.7
	SFLG-20	2000	3.6-5.5	8400	2200	14-18	400	3890-5940	160M-6/4	11/15	Y100L?-4	3	21.5
	SFLG-24	2400	3-5	10515	2900	14-18	580	6800	200L?-6	18.5	Y112M-4	4	33.5
	SFLG-30	3000	2-4	12500	3200	14-18	890	11650	200L?-6	22	Y112M-4	4	37
高堰式雙螺旋	2SFLG-12	1200	6	6500	2600	14-18	310	2340-3200	132M?-6	5.5×2	Y90L-4	1.5×2	15.8
	2SFLG-15	1500	2.5-6	8265	3200	14-18	470	2800-5480	160M-6	7.5×2	Y100L-4	2.2×2	22.1
	2SFLG-20	2000	3.6-5.5	8400	4280	14-18	800	7780-11880	160L?-6	15×2	Y100L?-4	3×2	36.4
	2SFLG-24	2400	3.67	9130	5100	14-18	1160	13600	200L-4	30	Y100L?-4	3×2	45.9
	2SFLG-30	3000	3.2	12500	6300	14-18	1785	23300	225M-4	45	Y112M-4	4×2	73
沉沒式單螺旋	SFLG-10	1000	6-7.4	8400	1112	14-18	75	473-1026	132M?-6	5.5	手動		6
	SFLG-12	1200	5-7	8400	1372	14-18	120	1170-1630	160M-6	7.5	Y90L-4	2.2	11
	SFLG-15	1500	2.5-6	10500	1664	14-18	185	1140-2740	160M-6	7.5	Y100L?-4	2.2	15.3
	SFLG-20	2000	3.6-5.5	12900	2200	14-18	320	3890-5940	160M-6/4	11/15	Y100L?-4	3	29.1
	SFLG-24	2400	3.64	11130	2600	14-18	455	6800	180M-4	18.5	Y112M-4	4	37.3
	SFLG-30	3000	3.2	14300	3200	14-18	705	11650	200L-4	30	Y112M-4	4	43.5
沉沒式雙螺旋	2SFLG-12	1200	6	8400	2600	14-18	240	1770-2800	160M-6	7.5×2	Y90L-4	1.5×2	19.6
	2SFLG-15	1500	2.5-6	10500	3200	14-18	370	2280-5480	160M-6	7.5×2	Y100L-4	2.2×2	27.5
	2SFLG-20	2000	3.6-5.5	12900	4280	14-18	800	7780-11880	160L-6	11×2	Y100L?-4	3×2	50
	2SFLG-24	2400	3.67	11130	5100	14-18.5	910	13700	225S-4	37	Y100L?-4	3×2	65.3
	2SFLG-30	3000	3.2	14300	6300	14-18.5	1410	23300	225M-4	45	Y112M-4	4×2	84.9
